Projet Wave 108 litres

Message  jacques d'anjou le Mar 2 Jan 2018 - 1:52

Bon voila c'est reparti pour un nouveau shape inspiré du maitre Toan et que Critof est en cours de réalisation.
Bon pour Antoine, pourrais tu me faire un petit croquis en coupe de la carène ,car je ne suis pas sur de situer les V ,concaves ,double V Sad Sad Sad
Merci pour le fichier, j'ai pu récupérer les cotes
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  antoinedestbrev le Mar 2 Jan 2018 - 2:57

Salut Jacques

Je ne vois pas ce que je peux faire de plus concernant la carène, que de t'avoir envoyé le fichier !!  Suspect Question
avatar
antoinedestbrev
Admin

Messages : 1780
Date d'inscription : 17/03/2010
Age : 49
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jerome.d le Mar 2 Jan 2018 - 4:50

et ben voila,
ça produit en série sur ce forum Razz.
forum d incitation à la fabrication de custom en série. cheers.
avatar
jerome.d

Messages : 29
Date d'inscription : 19/09/2016
Localisation : st nazaire

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  Zorste le Mar 2 Jan 2018 - 5:00

Salut Jacques,

tu ne te mouilles pas trop sur ce coup Cool , il n'y aura même pas une petite variante par rapport à l'original et la version de Jérome D Question ... Histoire de ne pas lancer une mini série de ce shape !

Ce qui serait sympa, une fois les 3 planches réalisées, ce serait de les regrouper sur un même spot et de comparer leurs comportements. Avec la base commune qu'est le fichier d'Antoine, je suis certain qu'il y aurait des aptitudes qui diffèrent  Wink
avatar
Zorste

Messages : 698
Date d'inscription : 31/03/2015
Age : 44
Localisation : Gruissan

Voir le profil de l'utilisateur http://windsurf-sessions.eg2.fr/infos_rider.php?id_rider=2725

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jerome.d le Mar 2 Jan 2018 - 5:49

Moi j ai rien à voir avec ce shape le dessin est d Antoine.et Jacque et critof sont en production sur ce modèle.une 108l pour moi c trop je suis pas assez gros.
avatar
jerome.d

Messages : 29
Date d'inscription : 19/09/2016
Localisation : st nazaire

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Mar 2 Jan 2018 - 6:33

Antoine, c'est plus sur ta fiche à 110 de l arrière il y a l'inscription   ( Mono   /  double )  c'est un choix à faire entre les 2 ????
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  antoinedestbrev le Mar 2 Jan 2018 - 9:59

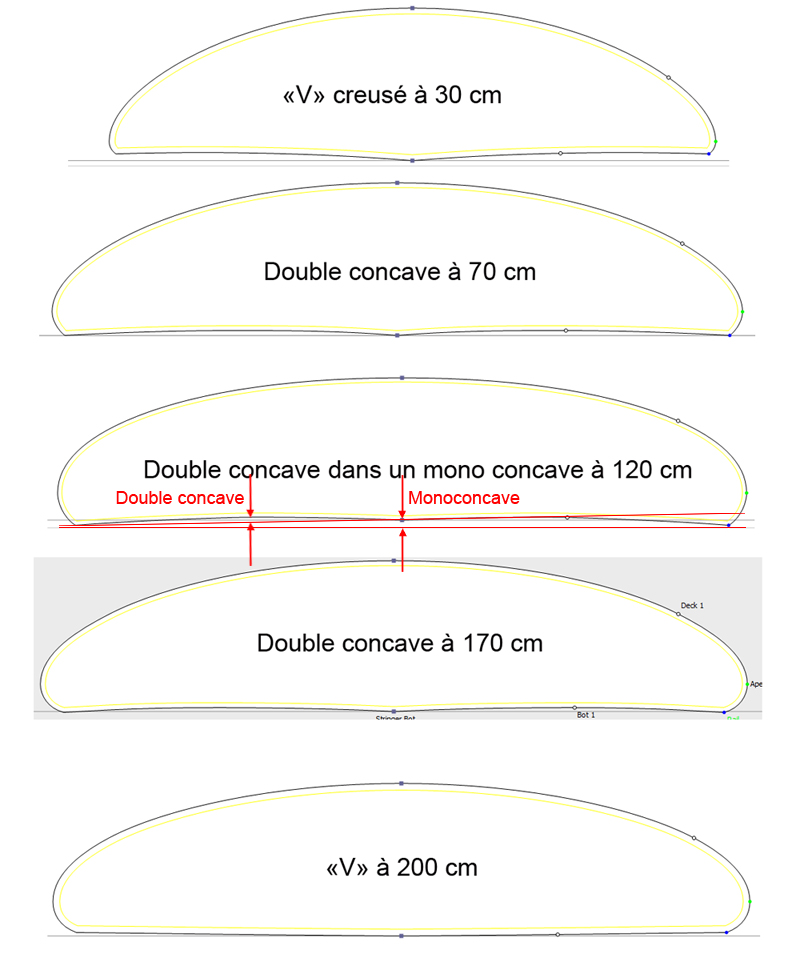

Sur la fiche, il faut comprendre: Monoconcave de profondeur 3,5 mm, puis dans chaque 1/2 partie du monoconcave, des concaves de profondeur 4,5 mm.


A faire à la main, c'est pas évident du tout !! Les transitions de carène sont délicates.....

Mais tu peux faire une carène plus classique et plus simple à réaliser !  Wink
avatar
antoinedestbrev
Admin

Messages : 1780
Date d'inscription : 17/03/2010
Age : 49
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Mar 2 Jan 2018 - 10:27

Dommage que tu es marié Antoine Sad Sad Sad Sad sinon je te demanderais ta main I love you I love you I love you
Merci pour ces explications aux top, tu es vraiment le boss et dire qu'il en avait qui te voyait déjà détrôné  " Bande de salaud " affraid affraid affraid
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  critof13 le Mar 2 Jan 2018 - 12:14

Super intéressant ce post jacques, du coup tu te lance ?

Pour ma part, j'ai presque pas touché à la carène, j'ai juste réduit légèrement le double concave à partir de 120 cm sur l'avant(pur feeling de ma part, rien de plus), de peu certes et comme le suggère zorste, ce serai intéressant de faire une journée test !

Dès le départ ce shape m'a plu et je suis déjà certain que cette board va me plaire (si je m'en sort dans la fabrication de celle ci bien sur !!!)

Une fois le noyau réalisé, je pourrais remesurer pour donner les côtes exactes et définitives si ça t’intéresse !

Bon demain je fini 2 / 3 bricoles et je pense envoyer le 2 eme sous vide ET jeudi noyau fini ! Very Happy Very Happy Very Happy

A très vite
avatar
critof13

Messages : 70
Date d'inscription : 07/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Mer 3 Jan 2018 - 1:53

Salut Critof
C'est vraie que mon post est beaucoup plus intéressant que le tien Very Happy Very Happy Very Happy Very Happy
Bon question pour les champions je vais mettre un power box pas de petits ailerons de chaque coté je ne vois pas l’intérêt pour mon niveau .
Alors la question "Sate in ze couaiche  sionne " Shocked Shocked la carène reste la même . Question Question Question Question
Antoine doit se dire       "il commence à me taper sur le système se suceur de shape avec sa  carène" bounce bounce bounce

Mais bon Toan par politesse tu peux me répondre quand même. pale pale pale
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  Zorste le Mer 3 Jan 2018 - 2:57

Ne mettre qu'un power box n'est pas du tout un inconvénient dans un grand nombre de conditions; particulièrement sur une grosse planche destinée au vent faible. Elle ne partira que mieux au planning, ira plus vite, et remontera très bien au près. Dans le clapot (mode bump & jump), c'est aussi beaucoup plus stable. Seul dans les vagues, avec un vent de côté ou de terre, la planche sera moins radicale.

C'est ce que j'avais mis sur la "Grenouille jaune Laughing ", que j'utilise avec des X-wave 23 et 26 cm (associés respectivement avec 5.0 et 5.7m2). Aucun regret sur ce choix Wink

Il faut juste bien calculer l’emplacement du boitier et des inserts  arrière, car les vis tombent à peut prêt au même endroit Suspect
avatar
Zorste

Messages : 698
Date d'inscription : 31/03/2015
Age : 44
Localisation : Gruissan

Voir le profil de l'utilisateur http://windsurf-sessions.eg2.fr/infos_rider.php?id_rider=2725

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Mer 3 Jan 2018 - 3:44

Salut Zorste du Sud des gens qui parle bizarre qu'on dirait qu'ils ont un abcès dans la bouche . lol! lol!
La carène de ta grenouille tu avais fais quoi. pig pig
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  Zorste le Mer 3 Jan 2018 - 8:00

Bien qu'étant dans le sud, j'ai un accent lyonnais  tongue

La Grenouille (On shore) était comme ça: http://guidedupetitshapeur.creerforums.org/t386p75-wave-100-on-shore#5830
avatar
Zorste

Messages : 698
Date d'inscription : 31/03/2015
Age : 44
Localisation : Gruissan

Voir le profil de l'utilisateur http://windsurf-sessions.eg2.fr/infos_rider.php?id_rider=2725

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Mer 3 Jan 2018 - 11:29

A oui c'est un beau bordel ta carène aussi Zorste
Je vais avoir des remarques d'Antoine, il va encore dire "Projet pas commencé déjà 2 pages ouvertes"
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  Zorste le Mer 3 Jan 2018 - 12:42

Nuance Very Happy , ma carène est beaucoup plus facile à réaliser que celle d'Antoine tongue . En effet, elle ne possède pas de mono concave, ce qui permet de conserver la ligne de scoop initiale, sans devoir modifier le contre scoop Wink
avatar
Zorste

Messages : 698
Date d'inscription : 31/03/2015
Age : 44
Localisation : Gruissan

Voir le profil de l'utilisateur http://windsurf-sessions.eg2.fr/infos_rider.php?id_rider=2725

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Ven 5 Jan 2018 - 11:24

Et encore une question la faridondelleeeeee!!!!!!!
Ou commencer la première facette de descente de pont ,ceci en délimitant avec un trusquin Suspect Suspect Suspect
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Ven 5 Jan 2018 - 11:45

Encore une pour Antoine
Sur la video du shape Wave 95 2015,pourquoi to short est tout déchiré tu t'es fait attaquer par un chien. Suspect Suspect
La n'est pas la question .  Attendez elle arrive
Pourquoi ou Why tu n'utilises pas le trusquin pour délimiter les facettes de descente de pont Shocked Shocked
J'attends ta réponse  et arrête de surveiller la fouine pour voir si elle revient faire de la mécanique bounce bounce bounce bounce
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  antoinedestbrev le Ven 5 Jan 2018 - 13:53

jacques d'anjou a écrit:
Pourquoi ou Why tu n'utilises pas le trusquin pour délimiter les facettes de descente de pont Shocked Shocked

Et bien Jacques, tu ne vas pas me laisser me reposer sur mes lauriers sans me faire passer à la question....

Le principe du trusquin, c'est qu'il conserve la même distance entre l'outline et le tracé du tail au nose (ou l'inverse !!  Laughing)

Sur le shape de la wave 95, j'ai tracé un certain nombre de sections en grandeur réelle sur du papier, avec le rentré et la hauteur de rail, ainsi que le tombé de pont que je souhaitais.

Ensuite, j'ai défini des facettes section par section.

J'ai reporté les mesures sur le pain, et joint sous forme de courbe avec un tape de masquage (oui, j'aime les anglicismes, ça fait pro..... Wink).

Puisque tu as le fichier de la 108, si tu veux rigoureusement le même tombé de pont, tu fais de même !
avatar
antoinedestbrev
Admin

Messages : 1780
Date d'inscription : 17/03/2010
Age : 49
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Ven 5 Jan 2018 - 16:11

Merci maitre jet d'ail Antoine

Mais je ne suis pas un super pro de shape 3d alors comment que c'est ti qu'on fait pour voir les mesures de la descente de pont   clown clown
Moi j'aime bien le petit trusquin il me rassure comme un doudou  albino albino albino
Je sais ce  tu vas dire  "Fait chier lui" et puis tu vas me le faire avec de beaux dessins avec de belles explications .
Merci Toan
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  eliottwind le Ven 5 Jan 2018 - 16:25

pour avoir les cotes pour faire les facettes de shape du pont tu vas dans le menu "PLAN" puis en haut l'onglet marks et puis shape lines

toutes les infos sont recapitulées dans un tableau et chaque colonne est illustrée par un petit schema au milieu de la page (il faut descendre avec la molette de la souris)

eliottwind

Messages : 193
Date d'inscription : 13/01/2016
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  antoinedestbrev le Ven 5 Jan 2018 - 23:48

Ou sinon, tu fais le boulot pour chaque section:

avatar
antoinedestbrev
Admin

Messages : 1780
Date d'inscription : 17/03/2010
Age : 49
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Sam 6 Jan 2018 - 2:09

Désolé Eliot et Antoine je vous remercie pour les infos Embarassed Embarassed  Eliot le tableau me donne beaucoup de mesures mais je ne comprend rien .
Pour Antoine j'ai bien trouvé les différentes coupes, mais cela ne me donne pas ou tu commences tes facettes Embarassed Embarassed Embarassed Embarassed
Milles excuses j'ai toujours eu du mal avec les chiffres clown clown clown
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  jacques d'anjou le Sam 6 Jan 2018 - 12:28

C'est bon j'ai trouvé ceci
avatar
jacques d'anjou

Messages : 371
Date d'inscription : 29/03/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  eliottwind le Sam 6 Jan 2018 - 12:40

nickel , c'est ce tableau dont je parlais.
 l'ideal c'est de placer tous les points de facettes de shape du pont avant meme de commencer le shape de carene car les points lateraux se placent en mesurant depuis le bas du pain du pain de mousse donc une fois le V realisé c'est galere de placer les points ou bien il faut faire des calculs( soustraire le V a la mesure initiale)
en plus c'est assez satisfaisant de ne pas avoir de points a placer pendant le shape et de pouvoir enchainer sans se prendre la tete

pour ma wave 95 j'avais utilisé ce tableau et le resultat etait vraiement propre avec les 3 facettes Very Happy

eliottwind

Messages : 193
Date d'inscription : 13/01/2016
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  antoinedestbrev le Sam 6 Jan 2018 - 22:46

Bravo Jacques !
Wink
avatar
antoinedestbrev
Admin

Messages : 1780
Date d'inscription : 17/03/2010
Age : 49
Localisation : Saint Brévin

Voir le profil de l'utilisateur http://www.guidedupetitshapeuramateur.fr

Revenir en haut Aller en bas

Re: Projet Wave 108 litres

Message  Contenu sponsorisé
